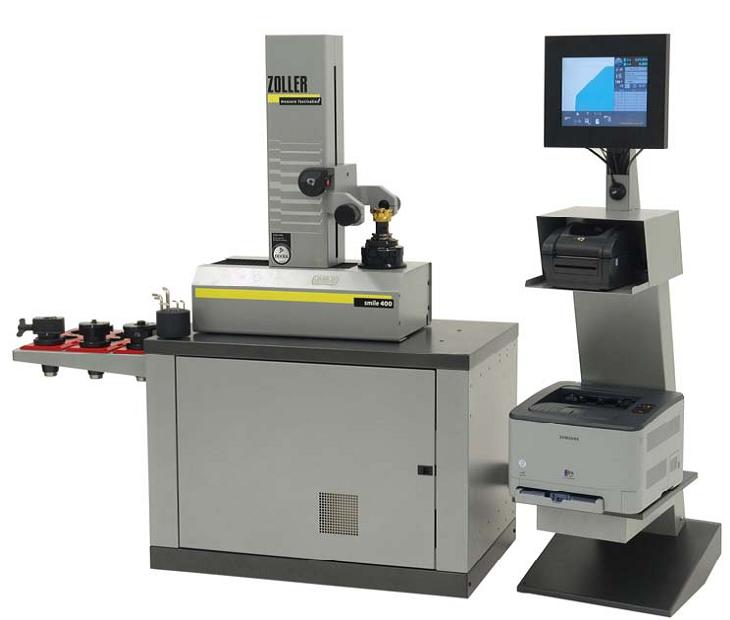

设备名称： 刀具预调仪

设备型号： Smile400/4-pilot2.0

一、主机描述　

•  测量范围

●　 测量刀具最大高度 Z 轴＝ 400mm

●　 测量刀具最大直径 D=400mm (X=200mm)

●　 机床主轴旋转轴 C 轴 n=360 度

•  PILOT2.0 图像处理系统

●　 带有图形化用户界面的点子图像处理技术 。

●　 配置专用红外线冷光源用于刀具测量

●　 只需将被测刀刃移入 12 “显示器的测量屏幕”，系统软件能实现物体自动捕捉功能，软件配有 104 种刀具刃形数据库实现刀刃形状自动识别及刀刃尺寸自动测量功能

●　 刀具尺寸测量在 12 “显示器屏幕”上同时显示刀刃直径，有效长度，刀尖圆弧半径，主偏角，副偏角五个参数（专利技术）

●　 刀刃测量窗口实现任意大小调整，移动刀刃任意位置测量

●　 软件仿真投影仪测量功能

●　 刀具聚焦精度采用红、黄、绿三种颜色识别控制

•  高精度的主轴

●　 SK50 主轴； 薄膜键盘触发的主轴制动，主轴 4 x 90° 分度和 360° 制动

•  PILOT2.0 电子系统及操作软件

●　 全中文操作界面 ;

● 图形化操作界面。可管理变径套零点和 3000 把刀具。用于 X/Z 测量值的公差检查。可分别选择双轴的半径、直径或差分尺寸。

●　 在线帮助技术

●　 人机交互测量功能实现人工自由选择刃形测量程序

●　 原点数据管理及校准模块；该模块实现坐标原点的管理及校准，可以设定原点校准时间及原点数据管理。

●　 单把刀具测量模块：直径／半径尺寸，相对／绝对尺寸转换，可以储存并调用刀具（根据刀具的 ID 代码）并实现标签打印

●　 软件系统管理模块：该模块实现对刀仪基本硬件设置数据管理及维修维护模块的管理

•  测量刀具种类

●　 标准镗刀：单刃精镗刀，双刃粗镗刀

●　 非标镗刀、阶梯镗刀

●　 可转位铣刀：面铣刀、立铣刀、倒角铣刀

●　 整体硬质合金或高速钢铣刀

●　 整体硬质合金或高速钢钻头、绞刀
